Mesin Penimbang Otomatis Mesin Generator Rotor Mobil Dua Stasiun
1. Deskripsi peralatan
Zero Dynamic ′s Dua Stasiun Generator Otomotif Mesin Balancing Rotor Perimbangan Otomatis Presisi Tinggiadalah mesin penimbang otomatis yang dikembangkan untuk rotor generator otomotif klien, kompatibel dengan rotor generator dengan diameter 69,3 mm - 10 8,7 mm, rentang panjang poros 135-154 mm,berat hingga 5 kg (rotor dengan bantalan juga dapat diukur), metode koreksi keseimbangan adalah lubang yang dipotong diagonal dua bidang (jumlah lubang pengurangan berat dapat diatur untuk tiang cakar yang sama).Sudut kepala de-weighting dapat diatur dalam kisaran 30-60 ° untuk memenuhi persyaratan koreksi keseimbangan dari ukuran rotor yang berbeda.
Zero DinamisMesin Penimbang Rotor Generator Mobil Dua Stasiun Penimbang Otomatis Presisi Tinggiterdiri dari badan utama mekanis, sistem pengukuran keseimbangan, sistem kontrol listrik, perangkat pengujian dan pengurangan bobot otomatis, perangkat penyerap debu,mekanisme perlindungan keselamatan dan komponen lainnya. Dua pijakan stasiun pengukuran dapat disesuaikan pada dasar sesuai dengan jarak pendukung.yang dapat disesuaikan dengan metode dukungan yang berbeda seperti dukungan roller dan dukungan bantalanPeralatan mengadopsi perangkat lunak keseimbangan dinamis terbaru dari Zero Dynamic, yang mencakup pengukuran keseimbangan dinamis, penyimpanan data (termasuk ketidakseimbangan awal dan ketidakseimbangan residual yang diizinkan),penilaian kualifikasi, koreksi pengeboran otomatis, dan pengunggahan hasil pengukuran.
2. Parameter teknis:
| Nomor seri. |
Rincian Item |
Rentang Parameter |
| 1 |
Model Peralatan |
XH-8605AII AN |
| 2 |
Berat maksimum benda kerja (kg) |
5 |
| 3 |
Jangkauan rotor (mm) |
80-200 |
| 4 |
Diameter rotor jurnal (mm) |
φ8-φ35 |
| 5 |
Ketebalan tumpukan (mm) |
50-120 |
| 6 |
Metode pemakanan dan pembuangan |
Pemuatan dan pengungkapan manual |
| 7 |
Modus dukungan rotor |
Rol pada kedua ujungnya, atau roller pada satu ujungnya dan bantalan bantalan pada ujung lainnya |
| 8 |
Metode pendorong rotor untuk pengukuran keseimbangan |
Di bawah penggerak sabuk |
| 9 |
Tipe pijakan pendukung stasiun pengukuran keseimbangan |
Bantalan lunak |
| 10 |
Kecepatan keseimbangan (rpm) |
800-2500 |
| 11 |
Keakuratan pengulangan |
≤ 18 mg (dalam kisaran jumlah residu yang diizinkan, dinilai oleh rotor standar) |
| 12 |
Metode koreksi saldo |
Pengeboran diagonal dua bidang (jumlah lubang pengurangan bobot pada tiang cakar yang sama dapat diatur) |
| 13 |
Jangkauan diameter pemotong pengeboran (mm) |
6-12 |
| 14 |
Tingkat pengurangan ketidakseimbangan (%) |
90 |
| 15 |
Ketidakseimbangan residual minimal yang dapat dicapai |
≤ 0,2 g.mm/kg |
| 16 |
Kelas penyeimbangan rotor |
Lebih tinggi dari ISO1940 G6.3 |
| 17 |
Sudut yang dapat disesuaikan untuk kepala daya de-timbang |
30-60 |
| 18 |
Waktu siklus produksi peralatan |
40-55 |
| 19 |
Perlindungan |
Perlindungan urutan fase, perlindungan overload, pemantauan tekanan udara |
| 20 |
Dimensi peralatan (mm) |
1400*1400*1665 |

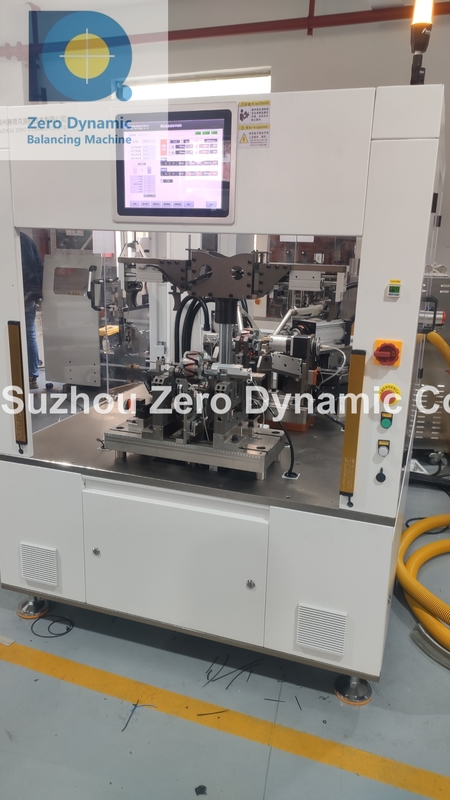

3Foto peralatan:
4Fitur utama:
4.1 Struktur pengukuran bantalan lunak dan sensor getaran presisi tinggi, ketahanan getaran yang baik dan repeatability.
4.2 Posisi pijakan stasiun pengukuran dapat diatur, sehingga kompatibel dengan pengukuran keseimbangan dinamis benda kerja dengan rentang yang berbeda.Rol pendukung pada pijakan bisa dilepas, yang dapat disesuaikan dengan dukungan roller, bantalan bantalan dan metode pendukung lainnya.
4.3 Penggerak sabuk pengikat bagian bawah, nyaman untuk berlabuh dengan manipulator untuk memuat dan melepaskan bahan untuk mencapai produksi otomatis.
4.4 Sudut kepala daya de-weighting dapat disesuaikan dalam kisaran 30-60° untuk memenuhi persyaratan koreksi keseimbangan untuk rotor dengan ukuran yang berbeda.
4.5 Perangkat lunak penyeimbangan dinamis yang dikembangkan sendiri memiliki fungsi pengukuran penyeimbangan dinamis, penilaian kualifikasi, penyimpanan data, kueri, ekspor, pencetakan,Pengunggahan hasil pengukuran, dll. Ini juga mendukung tampilan amplitudo.
4.6 Perangkat lunak keseimbangan dinamis dilengkapi dengan perintah alarm, yang nyaman untuk menemukan lokasi kesalahan.
4.7 Peralatan dapat dihubungkan ke sistem MES dan dapat ditambahkan dengan fungsi tertentu sesuai kebutuhan klien.
5Tentang Zero Dynamic:
Suzhou Zero Dynamic Co., Ltd adalah produsen Cina terkemuka yang terlibat dalam peralatan keseimbangan otomatis penuh dan pengukuran getaran terkait sejak tahun 2003.
Selama 20 tahun terakhir, Zero Dynamic telah mengembangkan lebih dari 100 jenis peralatan.mesin pengujian kinerja vibrometer dan motor. Kecepatan berputar tinggi dan presisi tinggi adalah fitur utama produk kami. Kami telah melayani 3000+ klien di Cina dan luar negeri, termasuk banyak perusahaan terkenal di dunia seperti LG, Black& Decker, Nidec,Huawei, Foxconn, Midea, Ecovas, Daikin, Lexy.
Sekarang (2024) Zero Dynamic memiliki pabrik seluas 10.000m2 dan lebih dari 120 staf termasuk tim R&D profesional yang terdiri dari 30+ insinyur dan 20+ debugging dan tim purna jual.
Sebagai peserta penting dalam industri keseimbangan dinamis Cina, Zero Dynamic terus meningkatkan pengembangan produk baru,dan secara aktif berkembang ke industri energi baru serta aerospace dan bidang penyeimbangan dinamis berkecepatan tinggi dan manufaktur cerdas lainnya, yang bertujuan untuk menyediakan pelanggan dengan pilihan produk yang dapat diandalkan dan beragam.
6Mengapa memilih Zero Dynamic Balancing Machine?
6.1Kecepatan tinggi dan presisi tinggi.Zero Dynamic baik dalam mengembangkan dan memproduksi semua jenis mesin keseimbangan, terutamamesin penimbang dengan bantalan lunak kecepatan tinggi dan presisi tinggi dan mesin penimbang otomatis. 20+ tahun pengalaman industri dan 3000+ pengalaman layanan pelanggan membuat Zero Dynamic memiliki kemampuan pengembangan produk baru teratas.
6.2Tingkat kegagalan peralatan yang rendah.Bagian peralatan mengadopsi merek terkenal: Mitsubishi, Schneider, SMC, Keyence, dll. Bagian kunci memiliki paten, tingkat perlindungan keamanan yang tinggi, kinerja keseimbangan yang stabil, umur layanan lebih dari 10 tahun.
6.3Stok yang cukup.Zero Dynamic memiliki pabrik seluas 10.000 m2 dan lebih dari 120 staf termasuk tim R & D profesional dari 30+ insinyur, 20+ debugging dan tim purna jual.yang mencakup model mesin penimbang yang paling umumSetelah pesanan dikonfirmasi, mesin keseimbangan yang ada di stok dapat dikomisi dan dikirim dalam waktu 1-2 minggu.
6.4Layanan purna jual yang sempurna.Zero Dynamic memiliki tim layanan purna jual dari 20+ orang yang melayani klien kami dengan sepenuh hati.kami dapat memberikan layanan konsultasi teknis. Dalam masa garansi,tim layanan kami akan memberikan jawaban telepon dalam waktu 4 jam setelah menerima laporan kesalahan klien dan mencapai situs mesin dalam waktu 24 jam (dalam kota) atau 72 jam (kota lain atau provinsi)Jika kesalahan tidak bisa dibersihkan, staf layanan kami hanya bisa meninggalkan situs setelah mendapatkan persetujuan klien.
